Boolean Modifiers ( Intersection, Union, dan Difference ) dengan Latar Belakang Putih dan 2 Objek yang Sama

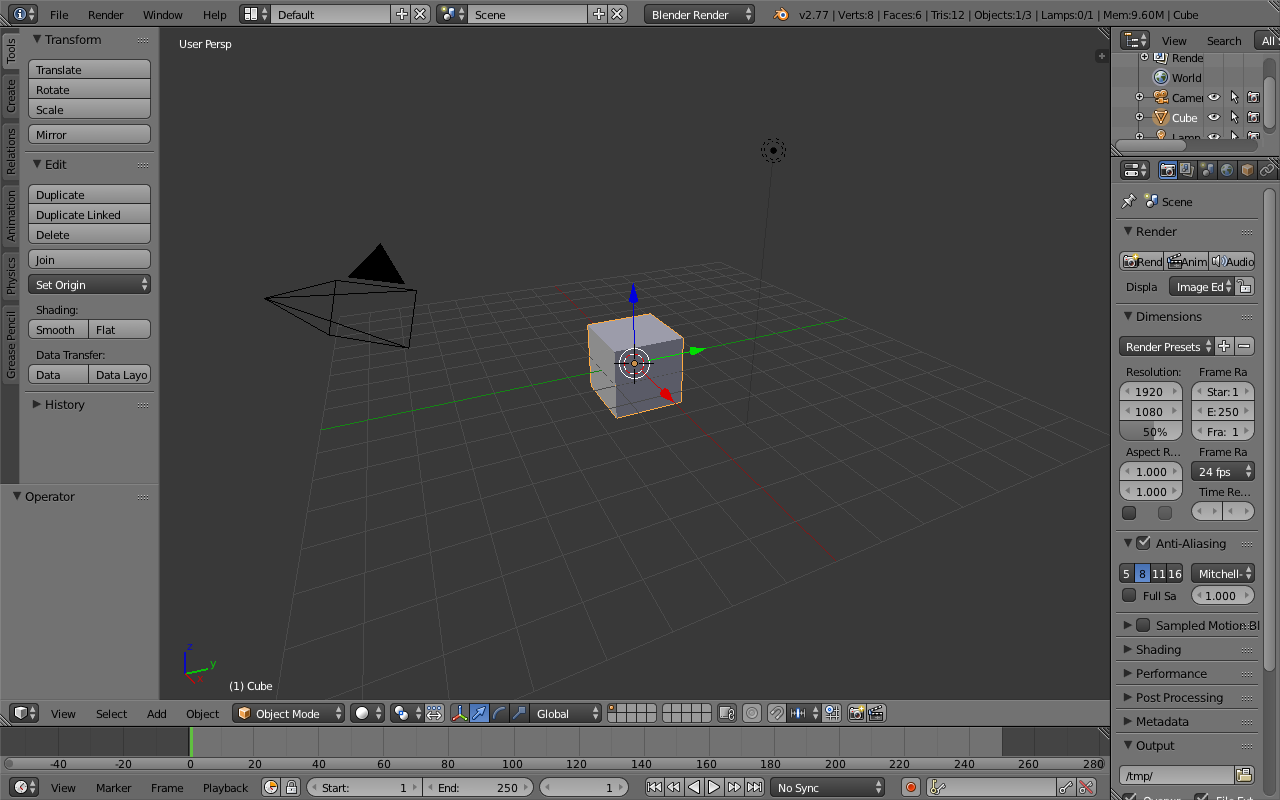

1. Pertama-tama, buka aplikasi Blender. Jika belum ada, dapat di download melalui blender.org lalu ikuti tahap-tahap instalasinya.

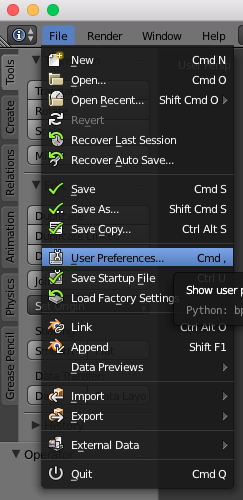

2. Kita lakukan pengaturan awal dengan mengklik Toolbar File > User Preferences.

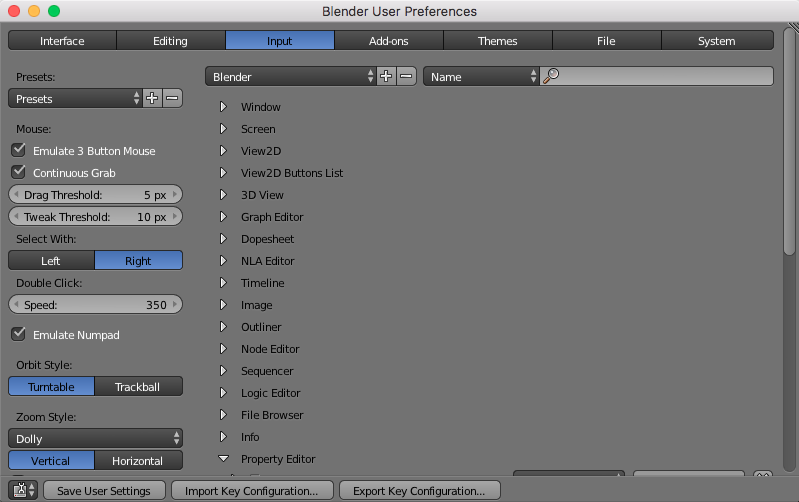

3. Pilih Input, lalu tandai pada bagian Emulate 3 Button Mouse and Emulate Numpad lalu klik Save User Settings.

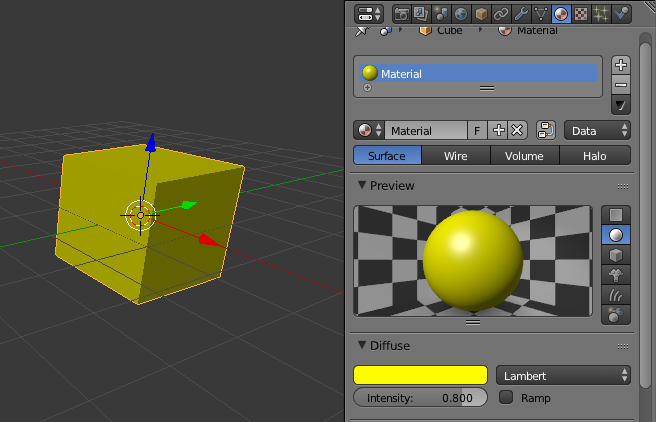

4. Berilah warna pada objek tersebut.

5. Pastikan kursor berada di tengah-tengah objek Cube dengan cara menyeleksi Cube tersebut lalu tekan Shift+S dan pilih Cursor to Selected.

6. Kemudian tambahkan sebuah objek yang sama, yaitu Cube dengan menekan Shift+A lalu pilih Mesh > Cube.

7. Atur ukuran dan orientasinya seperti gambar di bawah ini. Merotasinya searah sumbu Z sebesar 45 derajat dengan menekan R, lalu Z, lalu tekan 45. Lalu ubah warna dari objek Cube yang kedua tersebut.

8. Seleksi objek Cube, lalu tambahkan modifier pada bagian properties Object Modifier, pilih Boolean.

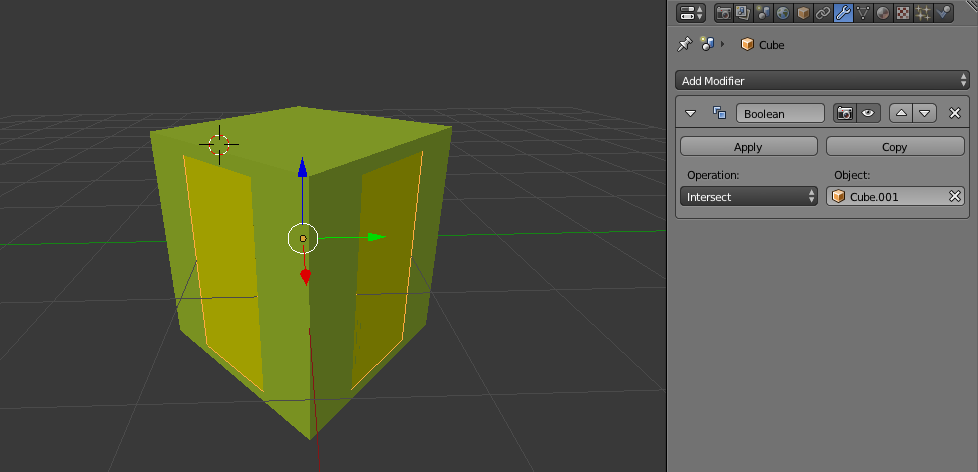

9. Kemudian ubah Operation menjadi Intersect untuk melakukan intersection/pemotongan, lalu isi Object nya menjadi nama objek yang kedua, yaitu Cube.001, klik Apply.

10. Seleksi objek Cube.001, kemudian pindahkan dengan menekan G lalu X (untuk memindahkan objek mengikuti sumbu X).

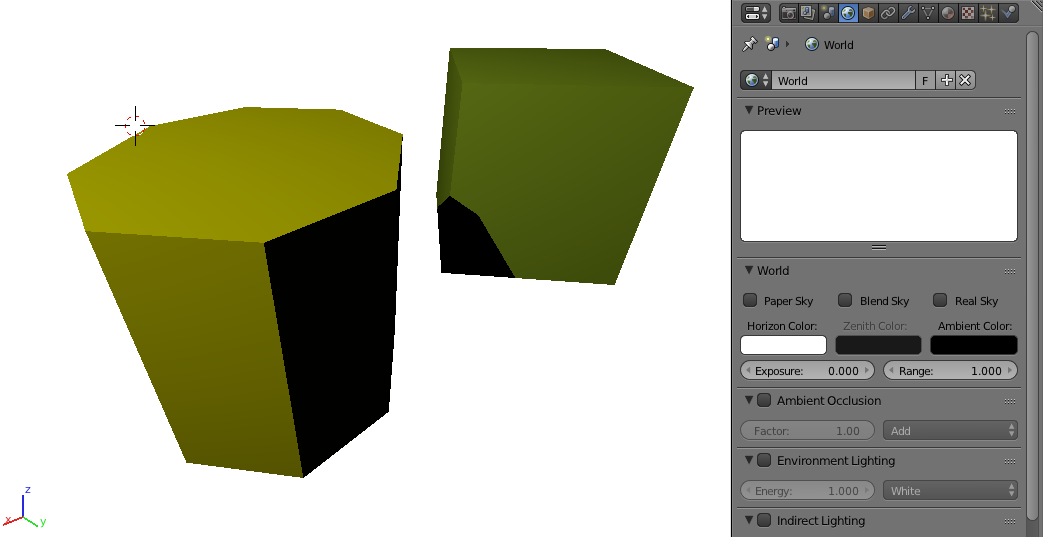

11. Untuk mengubah latar belakang tampilan render nya, pilih World pada bagian properties. Ubah Horizon Color nya menjadi warna putih, lalu tekan Shift+Z untuk melihat tampilan rendernya.

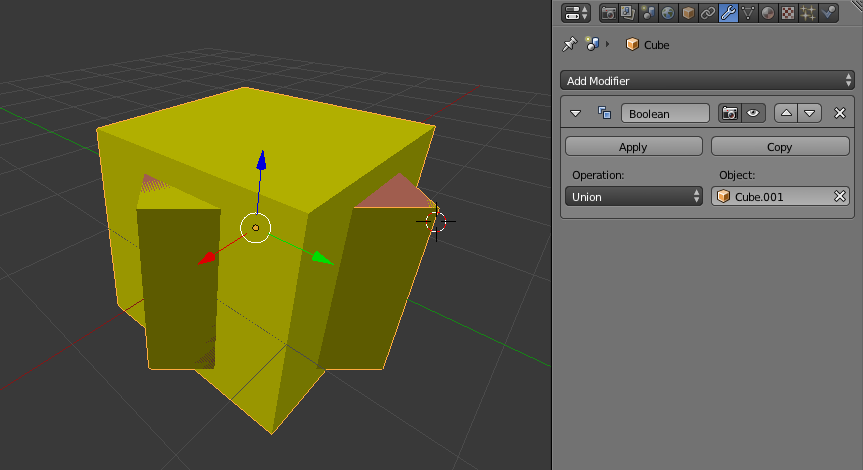

12. Ulangi langkah 4 sampai 8. Kemudian ubah Operation menjadi Union untuk melakukan union/penggabungan, lalu isi Object nya menjadi nama objek yang kedua, yaitu Cube.001, klik Apply.

13. Seleksi objek Cube.001, kemudian pindahkan dengan menekan G lalu Y (untuk memindahkan objek mengikuti sumbu Y). Tekan Shift+Z untuk melihat tampilan rendernya.

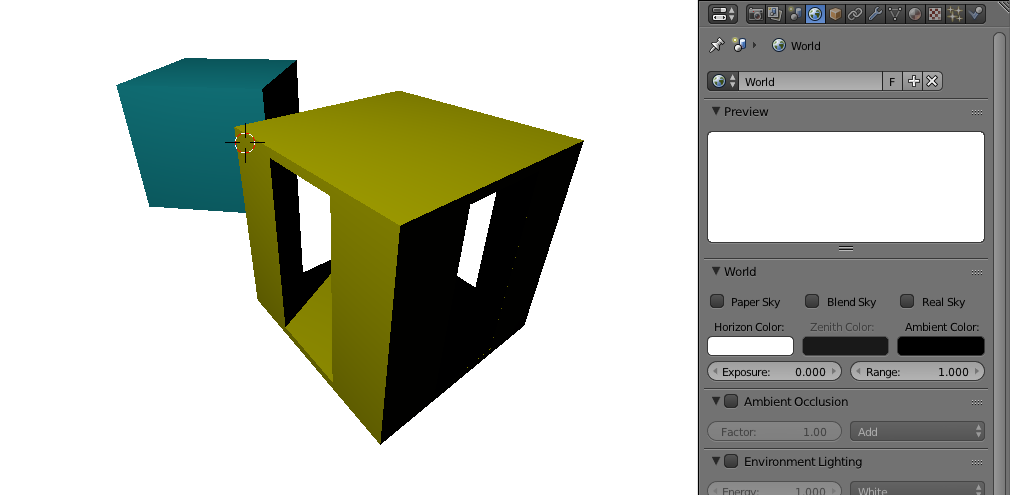

14. Ulangi langkah 4 sampai 8. Kemudian ubah Operation menjadi Difference untuk melakukan differensiasi, lalu isi Object nya menjadi nama objek yang kedua, yaitu Cube.001, klik Apply.

15. Seleksi objek Cube.001, kemudian pindahkan dengan menekan G lalu Y (untuk memindahkan objek mengikuti sumbu Y). Tekan Shift+Z untuk melihat tampilan rendernya.
